N°: TI0405ES
Asunto: KTB333
CITROEN – PEUGEOT 206 – 307 – BERLINGO – C3 – PARTNER – RANCH – XSARA Motor TU5JP4

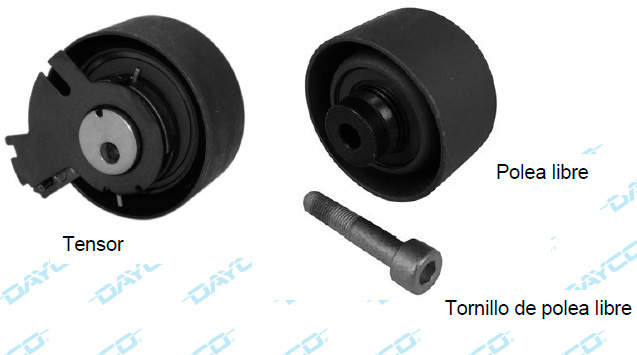

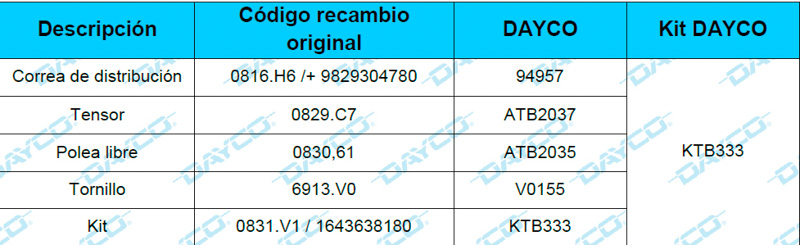

El kit de distribución KTB333 incluye:

  • una correa de distribución 94957 de 134 dientes y 25,4 mm de anchura (código recambio original 0816.H6 / 9829304780)
  • un tensor ATB2037 (código recambio original 0829.C7)
  • una polea libre ATB2035 (código recambio original 0830.61)
  • un tornillo de polea libre V0155 (código recambio original 6913.V0)

Dayco, Información técnica: KTB333

Dayco, Información técnica: KTB333

INSTRUCCIONES DE MONTAJE Y TENSIONADO

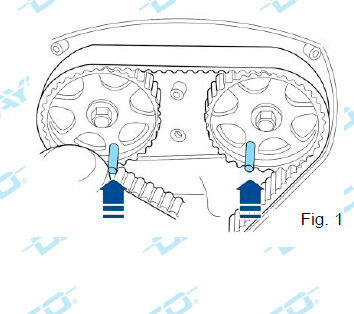

  • Comprobar que se hayan introducido correctamente los pasadores de bloqueo de los árboles de levas (Fig. 1).

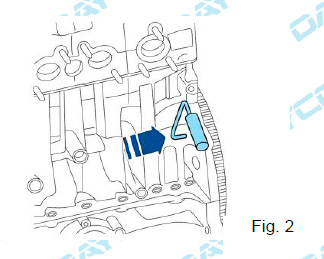

  • Comprobar que se haya introducido correctamente el pasador de bloqueo del volante (Fig. 2).
  • Montar correctamente el nuevo tensor (bloqueado con el pasador).

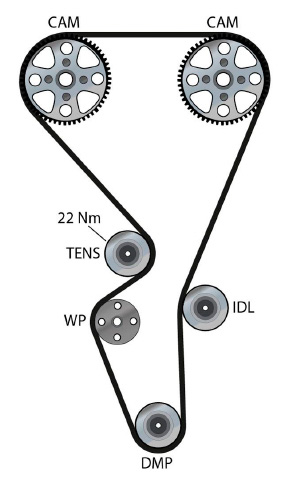

  • Instalar la nueva correa de distribución en sentido antihorario empezando por el piñón del cigüeñal.

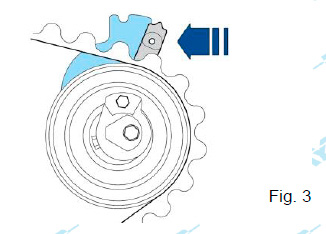

  • Sacar el pasador de bloqueo del tensor y apretar el tornillo con el indicador móvil en la posición que se ve en la Fig. 3.
  • Hacer girar el cigüeñal a mano en sentido horario (cuatro vueltas en total).

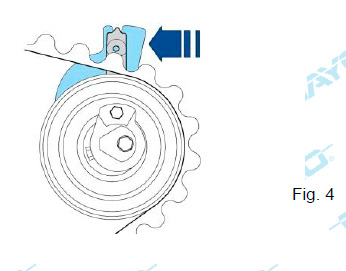

  • Aflojar el tornillo del tensor y girarlo en sentido horario hasta que el indicador móvil no quede en la posición que se ve en la Fig. 4.
  • Apretar el tornillo del tensor a 22 ± 2 Nm.
  • Hacer girar el cigüeñal a mano en sentido horario (dos vueltas en total).
  • Comprobar que los pasadores de bloqueo de los árboles puedan introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.

Dayco, Información técnica: KTB333

Dayco, Información técnica: KTB333

  • Comprobar que el pasador de bloqueo del volante pueda introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.
  • Montar la cubierta de la distribución.
  • Montar la polea del cigüeñal y apretar los tornillos correspondientes a 25 Nm.
  • Volver a montar el resto de elementos en orden inverso al procedimiento de desmontaje.

Dayco, Información técnica: KTB333

Dayco, Información técnica: KTB333

Dayco, Información técnica: KTB333

Más información sobre aplicaciones en www.dayco.com
