Esta nota es presentada por DAYCO

Dayco: Información Técnica  – KTB959

N°: TI0412ES

Asunto: KTB959

Citroen, Fiat, Ford, Mazda, Peugeot, Toyota, Volvo, 207, C3, Focus, Mondeo, Mazda 2, Mazda 3, Partner,Proace, S40, Scudo,

Motor D4162T - DV6C - DV6CM - DV6DTED – MZ.CD16 - NGDA - NGDB - T1BA

El kit de distribución KTB959 incluye:

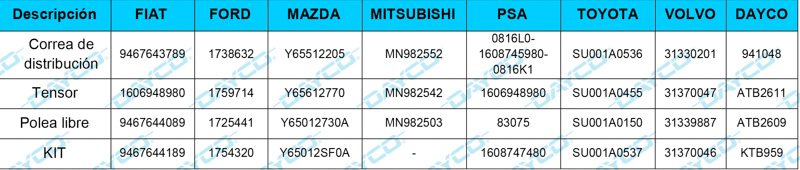

• una correa de distribución 941048 de 141 dientes y 25 mm de anchura (código recambio original 9467643789/ 1738632/ Y65512205/ MN982552/ 0816L0-1608745980-0816K1/ SU001A0536/ 31330201)

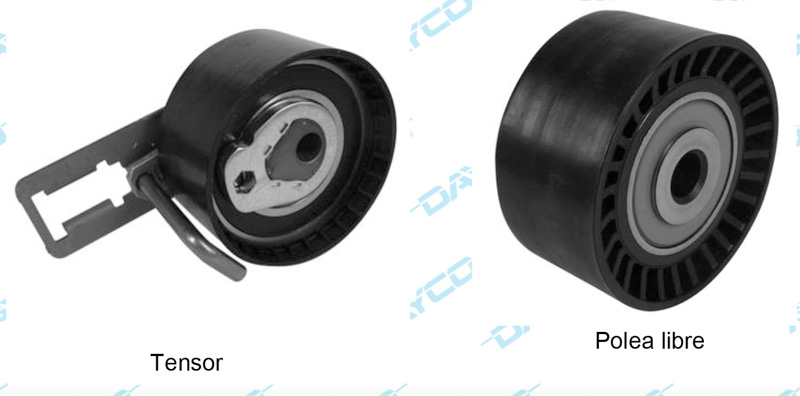

• un tensor ATB2611 (código recambio original 1606948980/ 1759714/ Y65612770/ MN982542/ SU001A0455/ 31370047)

• una polea libre ATB2609 (código recambio original 9467644089/ 1725441/ Y65012730A/ MN982503/ 83075/ SU001A0150/ 31339887)

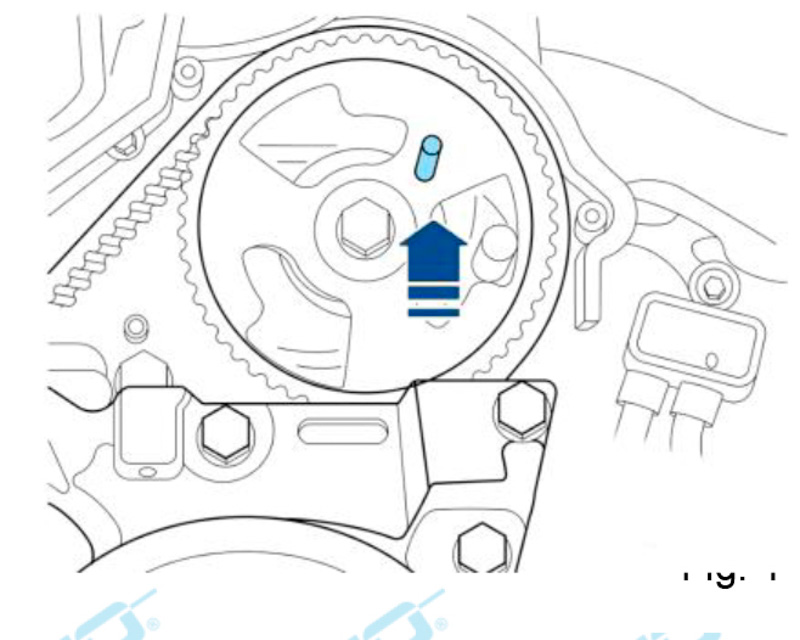

• Comprobar que el pasador de bloqueo del árbol de levas se haya introducido correctamente (Fig. 1).

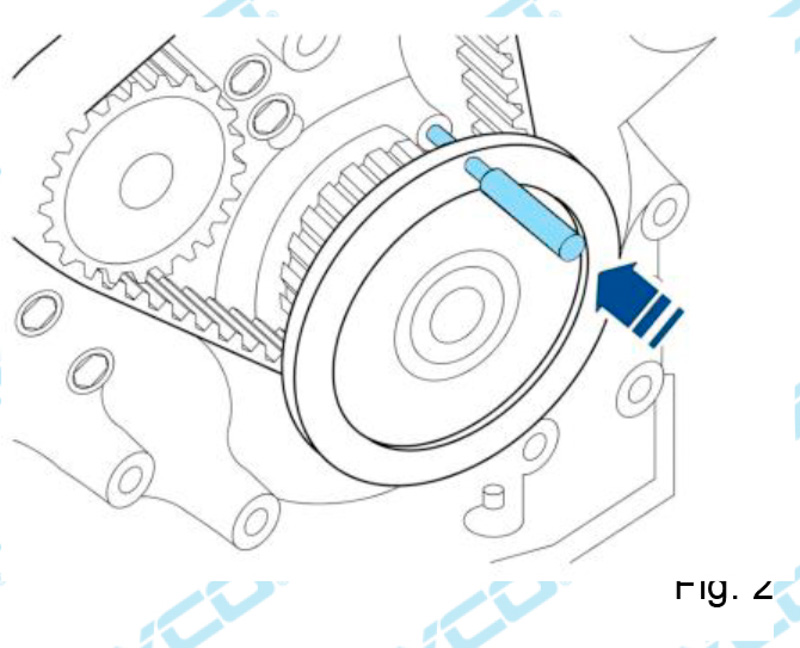

• Comprobar que el pasador de bloqueo del cigüeñal se haya introducido correctamente (Fig. 2).

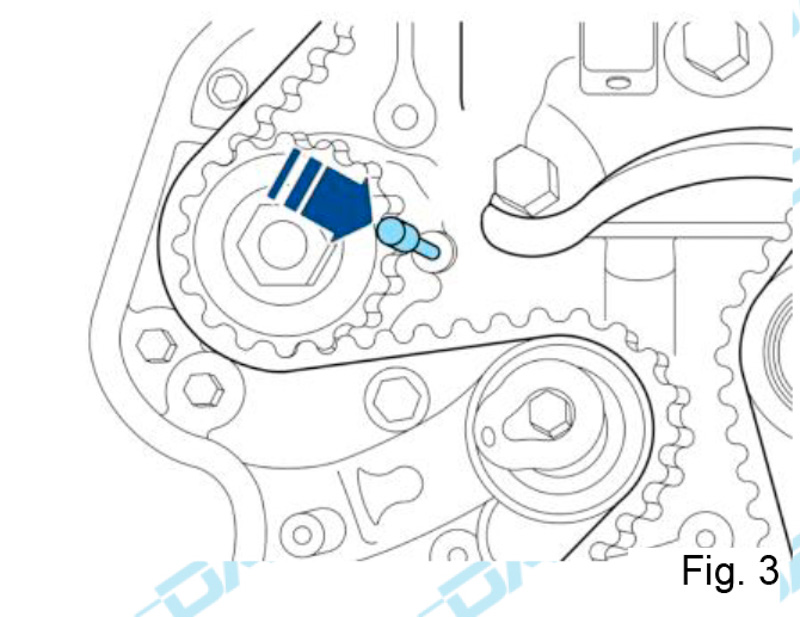

• Comprobar que el pasador de bloqueo de la bomba de alta presión se haya introducido correctamente (Fig. 3).

• Montar correctamente el nuevo tensor.

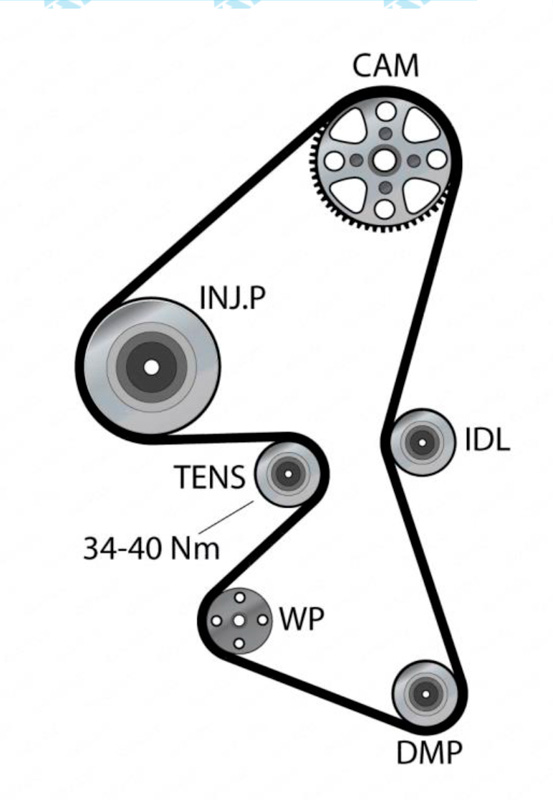

• Instalar la nueva correa de distribución en sentido antihorario empezando por el piñón del cigüeñal.

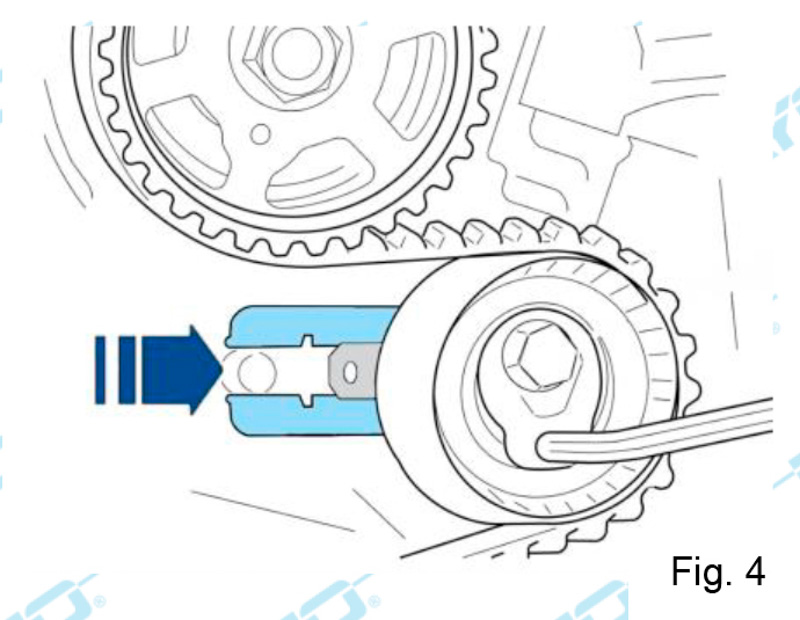

• Girar el tensor en sentido antihorario hasta que el indicador móvil quede en la posición que se ve en la Fig. 4.

• Apretar el tornillo del tensor a 34-40 Nm.

• Retirar todas las herramientas empleadas.

• Hacer girar el cigüeñal a mano en sentido horario (seis vueltas en total).

• Comprobar que el pasador de bloqueo del árbol de levas pueda introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.

• Comprobar que el pasador de bloqueo del cigüeñal pueda introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.

• Comprobar que el pasador de bloqueo de la bomba de alta presión pueda introducirse y sacarse fácilmente: en caso contrario el procedimiento.

• Volver a montar el resto de elementos en orden inverso al procedimiento de desmontaje.
