Procedimiento de montaje y tensado del tensor

VISTAS 4158


Información técnica: TI0299ES

KTB484
AUDI - SEAT - SKODA - VOLKSWAGEN A3 - A4 - A6 - S3 - TT - ALHAMBRA CORDOBA IBIZA - LEON - TOLEDO - OCTAVIA BORA - GOLF NEW BEETLE
- SHARAN Motor: AGN - AGU - AJQ - AMK - APG -APH - APP APX - APY - AQA - AQX - ARX - ARY - ARZ - AUL AUM - AUQ - AVC - AWC - AWP - AWT - AWU AWV - AYP - BAM - BFV - BKF - BVP - BVR

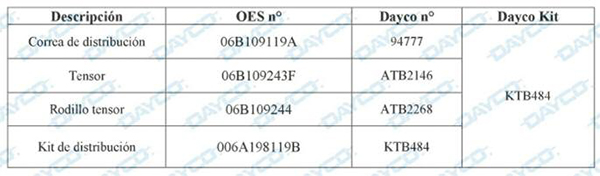

El Kit de distribución KTB484 incluye:
• Una correa de distribución 94777 con 150 dientes, ancha 23 mm (OES 06B 109119A)

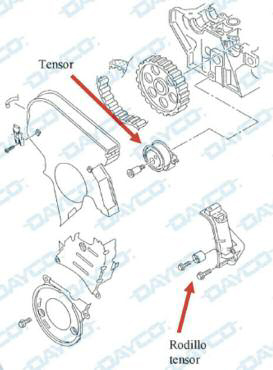

• Un tensor ATB2146 (OES 06B10924319

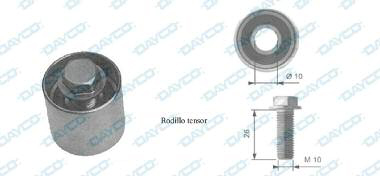

• Un rodillo tensor ATB2268 (OES 06B 109244)

tap-186-informacion-tecnica-ti0299es-03

tap-186-informacion-tecnica-ti0299es-01

PROCEDIMIENTO DE MONTAJE Y TENSADO DEL TENSO

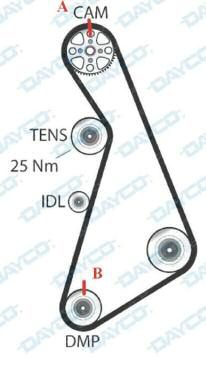

• Comprobar que las muescas de puesta en fase A y B estén alineadas.
• Colocar el nuevo tensor y fijar el actuador hidráulico, si es nuevo.
• Utilizar el tomillo de sujeción para situar el tensor en posición retirada de forma que se facilite el montaje de la cornea de distribución.
• Montar la correa de distribución en sentido contrario a las agujas del reloj empezando por el piñón del cigüeñal.

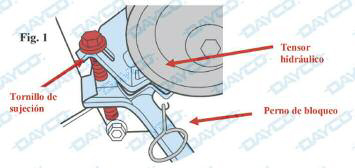

• Quitar el tomillo de sujeción y extraer el perno de bloqueo de la varilla del tensor hidráulico. De esta forma, el tensor puede girar con la presión justa de la correa de distribución (Fig1).
• Girar el cigüeñal dos vueltas en el sentido de las agujas del reloj.
• Comprobar que las muescas de puesta en fase A y B estén alineadas

tap-186-informacion-tecnica-ti0299es-02

tap-186-informacion-tecnica-ti0299es-05

tap-186-informacion-tecnica-ti0299es-04

• Montar:
- Cárter inferior de la distribución - Polea del cigüeñal y tomillos correspondiente. - Cárter central de la distribución
- Soporte del bastidor del motor

• Apretar los tomillos del bastidor del cigüeñal al par de 45 Nm.
• Apretar los tomillos de la polea del cigüeñal al par de apriete de: 8.8 = 10 Nm + 90° 10.9 = 40 Nm.
• Montar y alinear el bastidor del motor derecho; asegurarse de que los tomillos de este bastidor estén alineados con el borde del mismo y que el juego del bastidor sea de 13 mm aproximadamente.
• Apretar los tornillos (C) nuevos del bastidor del motor al par de 40 Nm + 90°.
• Apretar los tomillos (D) del bastidor del motor al par de 25 Nm.
• Apretar los tomillos (E) del bastidor del motor al par de 60 Nm + 90°.
• Volver a montar los demás componentes en orden inverso al de desmontaje.


tap-186-informacion-tecnica-ti0299es-06

tap-186-informacion-tecnica-ti0299es-07
