Informaciones Técnicas (Parte 2)

VISTAS 2604


tecnica-2017-11-10-contitech-montaje-correas-clio-ii-07

Consejos de montaje para el cambio de correas de distribución, tomando como ejemplo Renault Clio II 1,6 16V Código motor K4M 748.

Parte 2 (viene de TA 170)

6 - Después ponga la regleta de ajuste en el extremo posterior del árbol de levas (Herramienta Nº Mot. 1496).

tap-171-consejos-de-montaje-para-el-cambio-de-correas-de-distribucion-01

7 - Bloquee el volante con un destornillador grande o una herramienta adecuada y afloje el tornillo de la polea de transmisión del cigüeñal.

AVISO:
El volante del motor tiene que estar bloqueado para que al soltar el tornillo de los cigüeñales no se doble o quiebre la clavija de retención, ni se dañen la regla de ajuste de los árboles de levas o los árboles de levas mismos.

8 - Desmontaje
Quite ahora el tornillo de la polea del cigüeñal y retire el disco. Después quite la tapa superior e inferior de la correa de distribución.

9 - 10 - Suelte la tuerca del rodillo tensor y separe éste de la correa.

tap-171-consejos-de-montaje-para-el-cambio-de-correas-de-distribucion-02

11 - Desmontar y renovar
Ahora puede desmontar la tuerca del rodillo tensor, el rodillo tensor, el rodillo guía, la correa de distribución y la bomba de agua.

AVISO:
¡La rueda del cigüeñal no debe resbalar fuera del cigüeñal!

Montaje
1 - Controle si está colocado el perno fijador. El cigüeñal tiene que estar en el perno fijador.
2 - Las ranuras de los árboles de levas deben estar alineadas.
3 - Controle también si está colocada correctamente la regleta de ajuste.
4 - Monte a continuación la nueva bomba de agua.

tap-171-consejos-de-montaje-para-el-cambio-de-correas-de-distribucion-03

AVISO:
Tenga en cuenta la resistencia del perno que sujeta el rodillo tensor en la caja de la bomba de agua.

tap-171-consejos-de-montaje-para-el-cambio-de-correas-de-distribucion-04

4 - Monte el nuevo rodillo de guía y apriete a 45Nm.

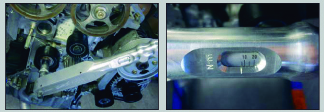

5 - A continuación monte el nuevo rodillo tensor y apriete la tuerca provisoriamente a 7 Nm.

tap-171-consejos-de-montaje-para-el-cambio-de-correas-de-distribucion-05

Continúa en el próximo número
