Procedimiento de montaje y tensado a realizar con motor frío

VISTAS 2038


Por Dayco
dayco

Información técnica
Asunto: KTB345
AUDI-SKODA A4-A6-SUPERB Motor: ALT-AMB-AVI-AWT BEX-BFB-

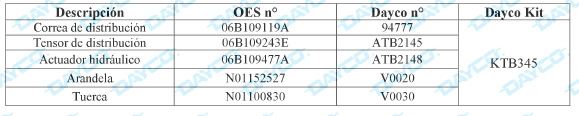

El Kit de distribución KTB345 incluye:
• una correa de distribución 94777 con 150 dientes, ancha 23 mm (OES 06B109119A)

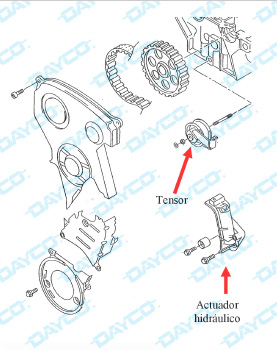

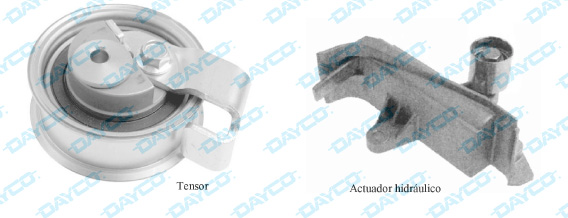

• un tensor ATB2145 (OES 06B109243E)
• un actuador hidráulico con rodillo tensor ATB2148 (OES 06B109477A)

2018-03-09-dayco-notecnica-1

2018-03-09-dayco-notecnica-2


PROCEDIMIENTO DE MONTAJE Y TENSADO A REALIZAR CON MOTOR FRÍO
• Comprobar que el actuador hidráulico se ha armado y la varilla de empuje se ha bloqueado con la herramienta adecuada (N° T10008).
• Colocar el tensor y el actuador hidráulico nuevos con el rodillo tensor incorporado.

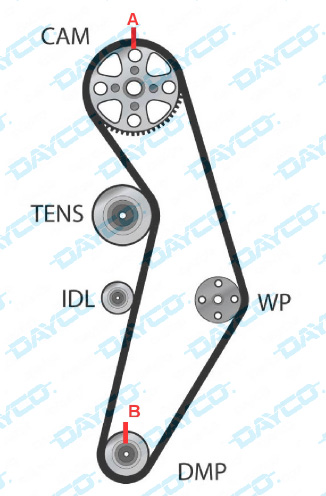

• Comprobar que las muescas de puesta en fase del piñón del árbol de levas (A) estén alineadas.

2018-03-09-dayco-notecnica-3


• Instalar la nueva correa de distribución a partir del piñón del cigüeñal, en el orden siguiente: bomba de agua, rodillo tensor, tensor y piñón de árbol de levas.
• Comprobar que las muescas de puesta en fase B estén alineadas.

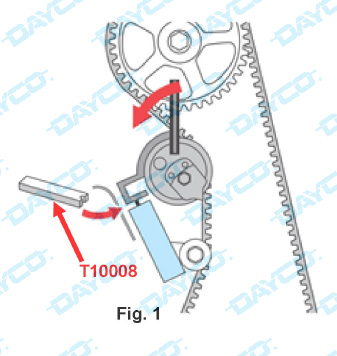

• Con la herramienta N' 3387, girar lentamente la polea del tensor en sentido contrario a las agujas del reloj como en la Fig. 1; actuar en la varilla de empuje del cilindro hidráulico hasta permitir que se desenganche.
• Girar la polea del tensor en el sentido de las agujas del reloj, lo que permite que la varilla de empuje salga 8 mm, como en la Fig. 2.
• Con el cojinete sujeto en esa posición, apretar la tuerca correspondiente al par de 27 Nm.
• Girar dos vueltas el cigüeñal en el sentido de las agujas del reloj hasta el PMS del cilindro N' 1.
• Comprobar que la varilla de empuje sigue sobresaliendo 6-10 mm.
• Comprobar que las muescas de puesta en fase A y B estén alineadas.
• Volver a montar los demás componentes en orden inverso al de desmontaje.
